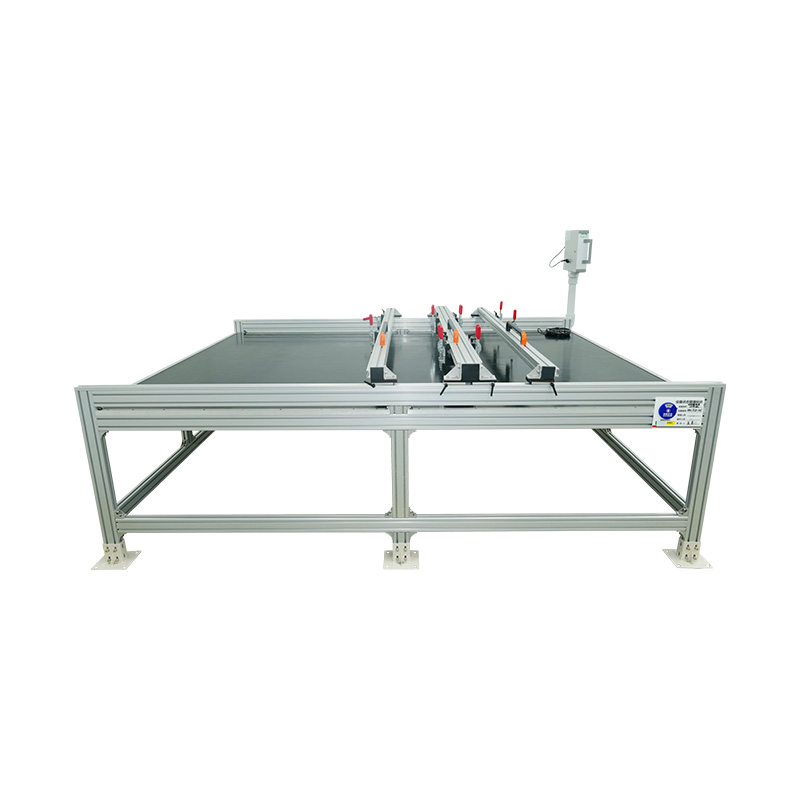

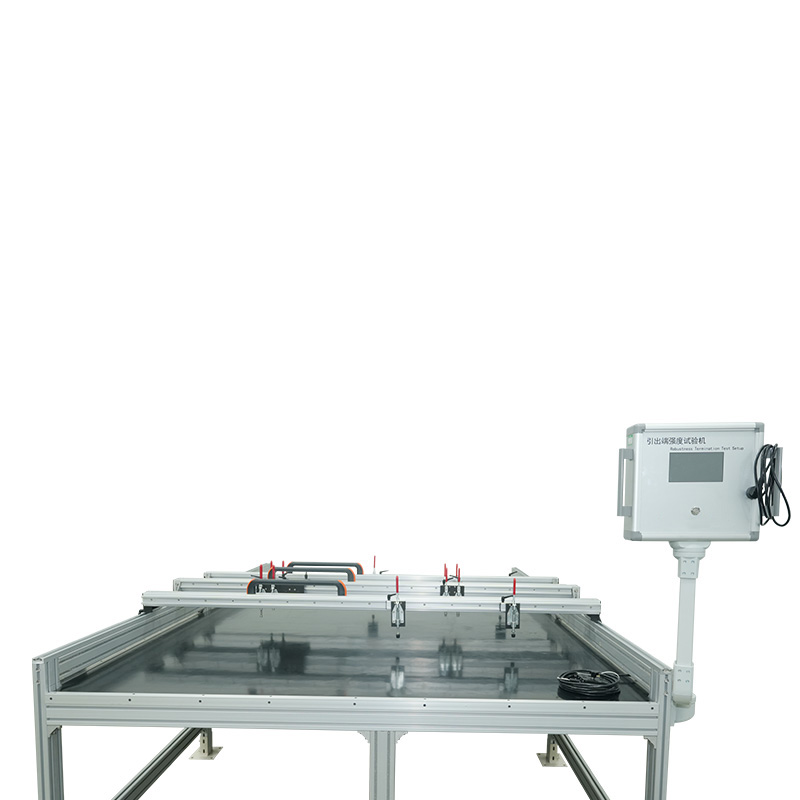

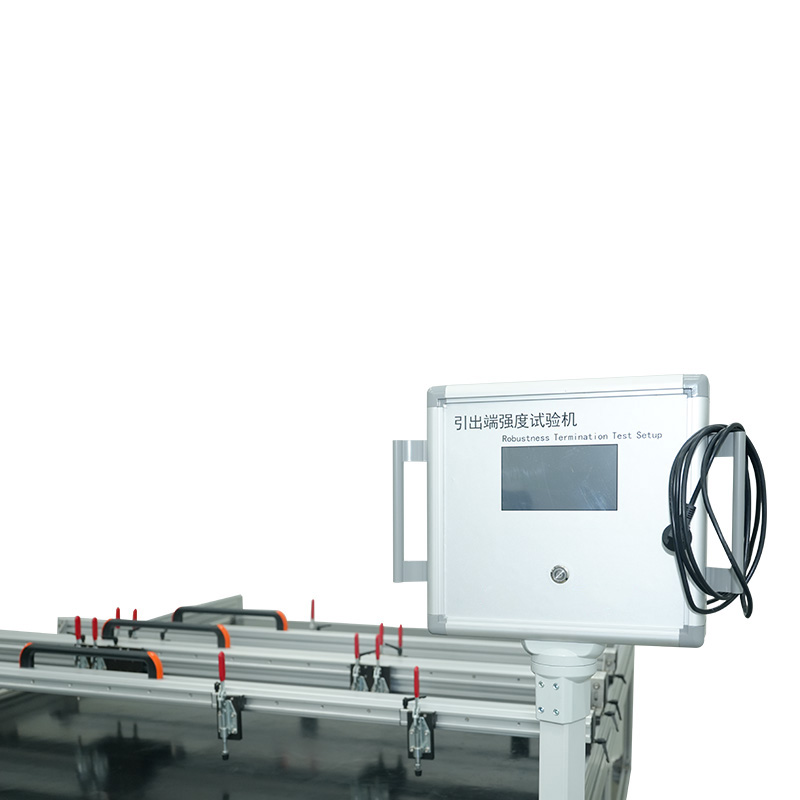

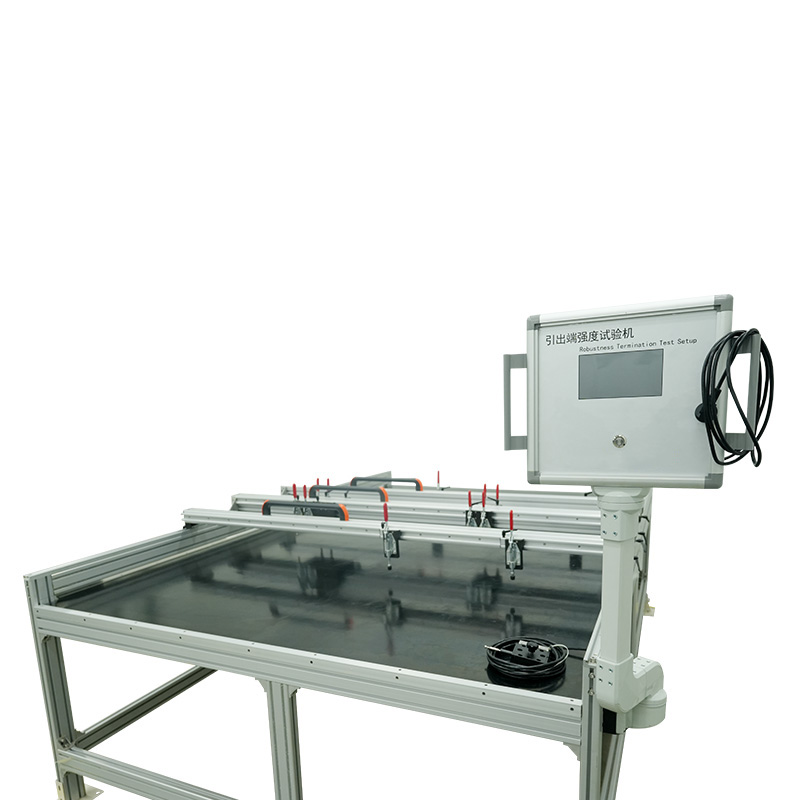

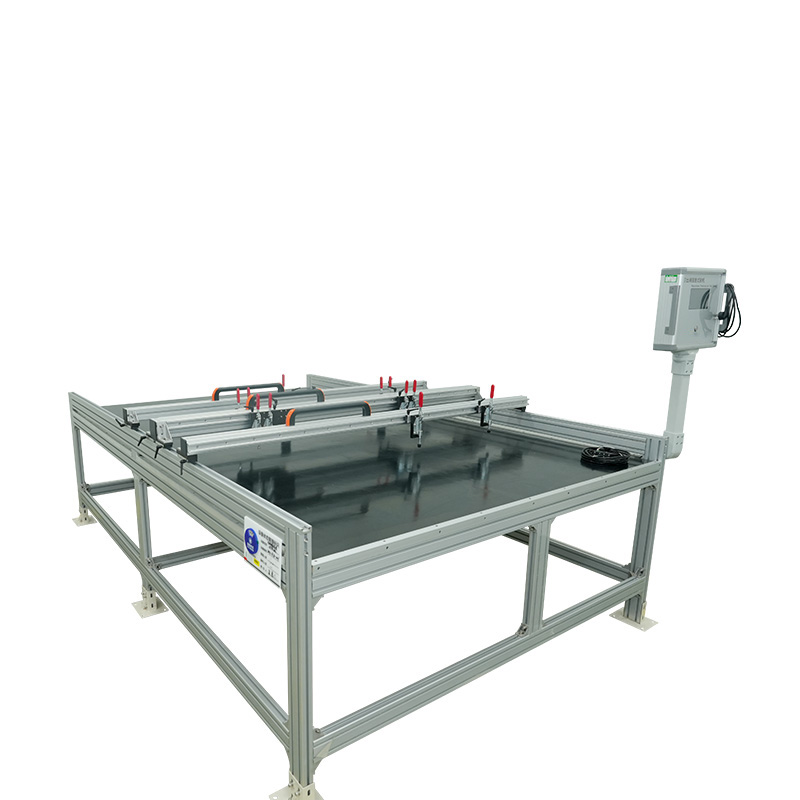

Kekokohan Penguji Penghentian

Bagaimana penguji ketahanan terminasi mengakomodasi berbagai ukuran dan bentuk konektor?

Dalam dunia manufaktur dan jaminan kualitas, integritas setiap komponen adalah yang terpenting. Hal ini terutama berlaku untuk sambungan listrik, yang berfungsi sebagai arteri penting dalam transmisi daya dan data dalam segala hal mulai dari elektronik konsumen hingga sistem ruang angkasa. Satu kali pemutusan yang salah dapat menyebabkan kegagalan sistem, bahaya keselamatan, dan kerugian finansial yang signifikan. Untuk memitigasi risiko ini, maka ketahanan penguji terminasi telah menjadi instrumen yang sangat diperlukan di laboratorium validasi di seluruh dunia. Fungsi utamanya adalah untuk menerapkan tekanan mekanis yang terkendali—tarikan, dorong, dan geser—pada terminasi listrik untuk memastikan bahwa terminasi tersebut dapat tahan terhadap kerasnya pemasangan, pemeliharaan, dan pengoperasian. Namun, keragaman jenis konektor yang sangat besar, mulai dari kotak sambungan fotovoltaik yang halus hingga pin otomotif tugas berat, menghadirkan tantangan mendasar: bagaimana sebuah peralatan dapat menguji berbagai macam bentuk secara akurat dan andal?

Peran penting pengujian dalam aplikasi industri

Kebutuhan akan pengujian terminasi yang ketat bukanlah hal yang sembarangan; hal ini dikodifikasikan dalam standar internasional yang menentukan tolok ukur keselamatan dan keandalan untuk seluruh industri. Standar seperti IEC 61215-MQT 14 , IEC 61730-2-MST 42 , dan UL 1703 secara eksplisit mewajibkan pengujian terhadap ketahanan pemutusan hubungan kerja, khususnya di sektor-sektor seperti fotovoltaik dan elektronik otomotif. Pengujian ini dirancang untuk mensimulasikan tekanan mekanis di dunia nyata. Misalnya, selama pemasangan panel surya, teknisi mungkin secara tidak sengaja menarik kabel atau memberikan gaya puntir pada konektor. SEBUAH uji tarik terminal memastikan sambungan di dalam kotak sambungan tidak kendor atau putus, menjaga kontinuitas listrik dan mencegah potensi timbulnya busur api, yang merupakan risiko kebakaran.

Demikian pula, dalam industri otomotif, konektor harus tahan terhadap getaran konstan, siklus termal, dan tarikan sesekali selama perbaikan. Ketahanan penguji terminasi memvalidasi bahwa komponen-komponen ini akan bekerja dengan andal sepanjang masa pakai kendaraan. Konsekuensi dari kegagalan dalam aplikasi ini sangat parah, sehingga menggarisbawahi persyaratan yang tidak dapat dinegosiasikan untuk pengujian komprehensif. Penerapan standar ini secara universal berarti bahwa perangkat pengujian harus memiliki kemampuan yang sama universal, mampu bertransisi dengan mulus dari pengujian kawat tipis berdiameter 2 mm pada sensor kecil ke lug kabel kuat 20 mm yang digunakan dalam sistem penyimpanan energi. Persyaratan ini mendorong filosofi desain inti di balik penguji serbaguna.

Prinsip kerja inti dari uji ketahanan terminasi

Pada intinya, penguji ketahanan terminasi adalah sistem mekanis presisi yang dirancang untuk menerapkan gaya terkendali pada terminasi dan mengukur responsnya. Komponen inti mencakup rangka kaku, sel beban (sensor gaya) berakurasi tinggi, sistem aktuasi (sering berupa motor servo untuk gerakan halus dan dapat diprogram), dan pengontrol digital yang canggih. Penguji menjalankan program pengujian tertentu, yang menentukan jenis gaya (tarik, kompresi, geser), laju penerapannya, gaya maksimum yang harus dicapai, dan waktu tunggu.

Namun, interaksi penting terjadi pada titik kontak: di mana mesin mencengkeram sampel. Mesin tersebut dapat memberikan tenaga yang sangat besar, namun jika sampel tidak dipegang dengan aman dan benar, hasil pengujian menjadi tidak valid. Konektor yang tidak digenggam dengan benar dapat tergelincir, tertimpa oleh kekuatan yang berlebihan, atau mengalami konsentrasi tegangan pada titik cengkeraman, bukan pada terminasi itu sendiri. Hal ini menyebabkan mode kegagalan prematur dan tidak akurat. Oleh karena itu, keseluruhan premis pengujian yang akurat bertumpu pada kemampuan untuk berinteraksi secara sempurna dengan perangkat yang diuji. Di sinilah tantangan akomodasi muncul dan diselesaikan melalui sistem perlengkapan modular dan perkakas yang dapat disesuaikan. Itu adalah perlengkapan dan itu pegangan yang menerjemahkan gaya mentah alat berat menjadi pengujian yang presisi, dapat diulang, dan sesuai standar untuk geometri konektor tertentu.

Metode utama untuk mengakomodasi berbagai ukuran dan bentuk

Akomodasi sampel yang beragam dicapai melalui pendekatan multi-segi yang berpusat pada modularitas, perkakas presisi, dan sistem kontrol canggih.

1. sistem perlengkapan modular dan perkakas khusus

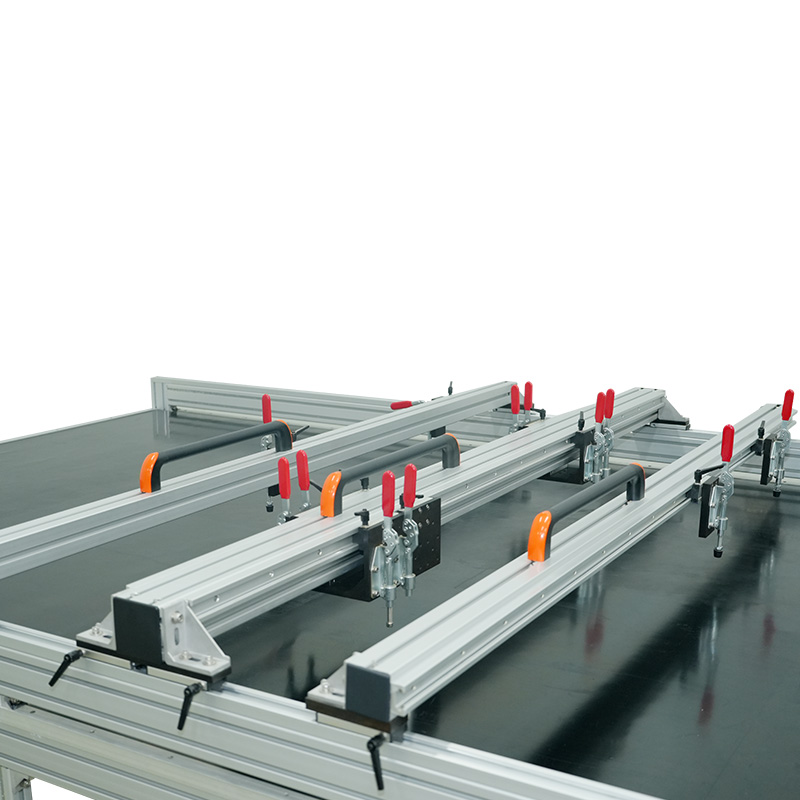

Solusi paling langsung dan efektif adalah penggunaan sistem perlengkapan modular. Alih-alih menjadi perangkat tetap dan monolitik, alat uji ketahanan terminasi berkualitas tinggi dirancang dengan antarmuka pemasangan standar pada crosshead dan pelat dasar yang bergerak. Hal ini memungkinkan penggunaan perpustakaan luas yang berisi pegangan dan perlengkapan yang dapat diganti.

• Pegangan Mekanis Universal: Untuk uji tarik kawat dan kabel, digunakan serangkaian rahang pegangan yang dapat diganti. Rahang ini tersedia dalam berbagai ukuran dan tekstur permukaan (halus, bergerigi, beralur V) untuk mengakomodasi diameter kawat yang berbeda tanpa memotong konduktor atau membiarkan selip. Untuk kawat yang sangat tipis, rahang yang kecil dan halus dapat digunakan dengan gaya penjepit yang ringan, sedangkan untuk kabel yang besar dan kasar, rahang yang besar dan bergerigi akan dipilih untuk menggigit insulasi dan memberikan pegangan yang kuat.
• Perlengkapan Khusus Khusus: Banyak konektor yang tidak dapat diuji dengan genggaman sederhana. Mereka memerlukan perlengkapan yang dirancang khusus yang meniru konektor kawin sebenarnya atau menyediakan permukaan pengikatan tertentu. Misalnya, pengujian pin terminal sering kali memerlukan perlengkapan yang menahan badan konektor plastik dengan aman sementara kait atau cakar mini dipasang ke pin itu sendiri untuk menerapkan gaya tarik. Pabrikan terkemuka, termasuk yang fokus pada rekayasa presisi, sering kali menawarkan layanan desain dan manufaktur untuk perkakas khusus tersebut. Sebagai salah satu dari sedikit produsen dalam negeri yang mengkhususkan diri dalam penelitian dan produksi ruang simulasi lingkungan berskala besar dan peralatan simulasi optik, Shanghai Houyao Testing Equipment Co., Ltd. telah secara mandiri mengembangkan produk-produk canggih dan memiliki kemampuan untuk menyediakan solusi yang disesuaikan. Ketaatan perusahaan terhadap prinsip-prinsip integritas dan layanan yang berorientasi pada manusia memastikan bahwa perlengkapan ini dirancang untuk memenuhi kebutuhan pelanggan dan standar internasional.
• Adaptor dan Pelat Pemasangan: Serangkaian adaptor memungkinkan pegangan standar dipasang pada sudut berbeda atau dihubungkan ke sel beban dalam konfigurasi berbeda. Hal ini penting untuk menerapkan gaya geser murni atau untuk menguji terminasi yang tidak sejajar dengan sumbu utama mesin.

2. penyesuaian multi-sumbu dan keselarasan yang tepat

Kerangka pengujian yang kuat hanya akan bagus jika keselarasannya. Ketidaksejajaran dapat menimbulkan momen lentur ke dalam pengujian, menerapkan gaya non-aksial yang membuat hasil menjadi tidak valid dan dapat merusak sampel. Penguji kelas atas menampilkan penyesuaian yang signifikan dalam tahapannya.

• Tahapan X-Y-Z yang Dapat Disesuaikan: Pelat dasar tempat sampel dipasang seringkali merupakan tahapan yang dapat disesuaikan yang dapat bergerak pada bidang horizontal (X dan Y) dan vertikal (Z). Hal ini memungkinkan operator untuk secara sempurna menyelaraskan titik terminasi dengan pusat gaya yang diterapkan, memastikan tarikan atau dorongan aksial murni. Hal ini sangat penting untuk menguji konektor atau terminasi berbentuk aneh yang tidak terletak di tengah komponen.
• Penyesuaian Rotasi: Beberapa perlengkapan menggabungkan kebebasan rotasi, memungkinkan pegangan untuk menyelaraskan diri dengan sampel saat gaya diterapkan, mencegah pembebanan samping.

3. perangkat lunak kontrol dan penginderaan tingkat lanjut

Perangkat kerasnya didukung oleh perangkat lunak cerdas yang memungkinkan konfigurasi cermat agar sesuai dengan sampel.

• Parameter yang Dapat Diprogram: Perangkat lunak ini memungkinkan operator untuk menentukan setiap aspek pengujian: jarak cengkeraman dari terminasi, kecepatan pendekatan, gaya pramuat, kecepatan pengujian, gaya maksimum, dan sensitivitas deteksi kerusakan. Untuk konektor kecil yang rapuh, gaya pramuat yang rendah dan kecepatan pengujian yang lambat diprogram untuk mencegah kerusakan akibat benturan. Untuk terminasi yang besar dan kuat, gaya yang lebih tinggi dan kecepatan yang lebih cepat dapat digunakan untuk mempercepat pengujian.
• Pemantauan Real-time dan Akuisisi Data: Perangkat lunak ini menyediakan tampilan grafis real-time dari gaya yang diterapkan. Operator dapat mengawasi anomali apa pun, seperti penurunan gaya secara tiba-tiba yang mengindikasikan selip, dan membatalkan pengujian jika perlengkapan tidak berfungsi dengan benar. Umpan balik ini penting untuk memvalidasi pengaturan pengujian itu sendiri sebelum melanjutkan dengan kumpulan sampel penuh.

Pertimbangan untuk memilih perlengkapan dan perkakas

Memilih perlengkapan yang tepat adalah proses sistematis berdasarkan sampel dan standar.

Kemampuan seorang modern ketahanan penguji terminasi untuk mengakomodasi spektrum ukuran dan bentuk konektor yang luas bukanlah suatu kebetulan melainkan rekayasa yang canggih dan disengaja. Hal ini dicapai melalui sistem holistik yang menggabungkan kerangka mekanis yang kaku dan presisi dengan perpustakaan lengkap perlengkapan dan perkakas modular yang dapat diganti. Perangkat keras ini dipandu oleh perangkat lunak cerdas dan dapat diprogram yang memungkinkan parameter pengujian disesuaikan dengan sifat spesifik setiap sampel. Hasilnya adalah platform validasi yang sangat mudah beradaptasi yang dapat memastikan integritas mekanis segala sesuatu mulai dari ujung sensor terkecil hingga ujung kabel daya terbesar.

Fleksibilitas ini sangat penting bagi produsen dan laboratorium pengujian di seluruh dunia luar angkasa , elektronik otomotif , fotovoltaik , dan industri penyimpanan energi , yang harus memvalidasi produknya berdasarkan standar internasional yang ketat. Dengan berinvestasi pada serbaguna ketahanan penguji terminasi dilengkapi dengan perlengkapan yang sesuai, mereka mendapatkan alat yang tahan masa depan yang mampu memastikan keamanan, keandalan, dan kepatuhan produk, terlepas dari bagaimana desain konektor dapat berkembang. Dedikasi untuk menyediakan solusi pengujian yang canggih dan mudah beradaptasi inilah yang menempatkan pemasok tertentu sebagai mitra yang dapat diandalkan dalam industri pengujian global. Shanghai Houyao Testing Equipment Co., Ltd., melalui komitmennya terhadap inovasi dan kualitas, berkontribusi pada ekosistem ini dengan mengembangkan peralatan yang memenuhi tuntutan kompleks ini, membantu memastikan bahwa komponen fundamental dunia teknologi modern kita dibuat agar tahan lama.
